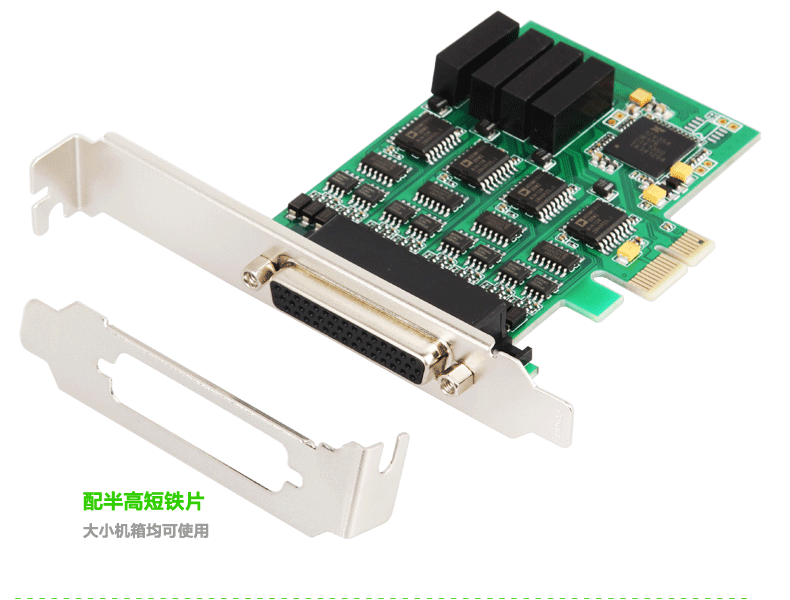

工业级PCI-E转RS485/422串口卡 磁藕隔离卡 4路 高速通讯卡com卡

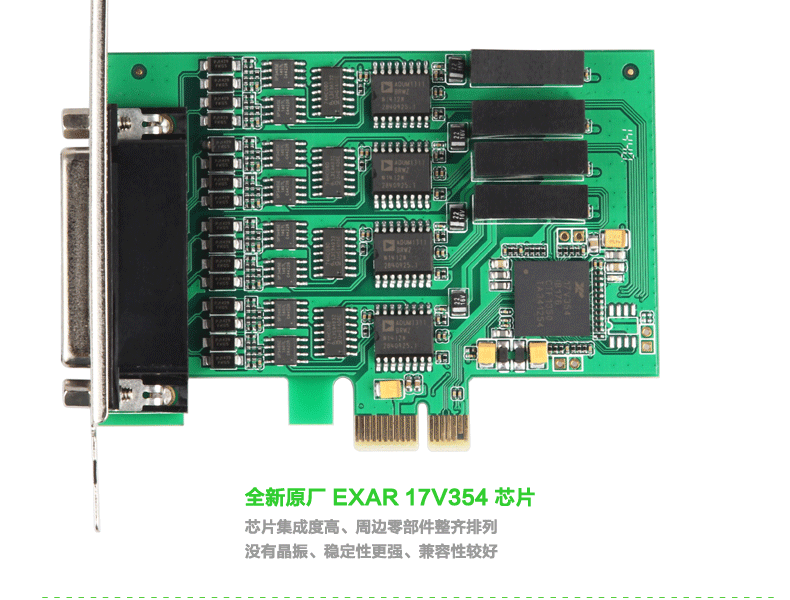

产品名称：4口RS485/422 PCI-E光隔高速多串口卡, XR17V354芯片
产品型号：IO-PCE354-PR4S
产品特点：
1.支持PCIe 2.0兼容1.0
2.支持X1，X2，X4，X8，X16（通道）的PCI Express总线连接器;
3.支持EIA RS422,RS485标准;
4.RS422信号：T/R ,T/R-,RXD ,RXD-,GND
5.RS485信号：DATA (B),DATA-(A),GND
6.600W浪涌保护, 15KV ESD全信号保护
采用先进的iCoupler 磁隔离技术，能够提供高达2500Vrms的隔离电压，高共模瞬变抗扰度：>25KV/us。
功耗仅为光电耦合器的 1/6--1/10 ，具有比光电耦合器更高的数据传输速率、时序精度和瞬态共模抑制能力。同时也消除了光电耦合中不稳定的电流传输率，非线性传输，温度和使用寿命等方面的问题.
性能参数：
1. 符合EIARS422,RS485标准；
2. RS422信号：T/R ,T/R-,RXT ,RXT-,GND;RS485信号：DATA (B),DATA-(A),GND；
3. RS422工作方式：点对多的全双工双向通信；
4. RS485工作方式：点对多的半双工通信；
5. 不用跳线设置自动实现RS422/485通信方式；
6. 最大传输距离：RS422/485端1200米（9600bps）
7. 传输介质：双绞线或者屏蔽线；
8. 16550兼容的寄存器组;
9. 256个字节的发送和接收FIFO;
10. 自动XON / XOFF软件流控制;
11. 具有多节点的自动地址检测；

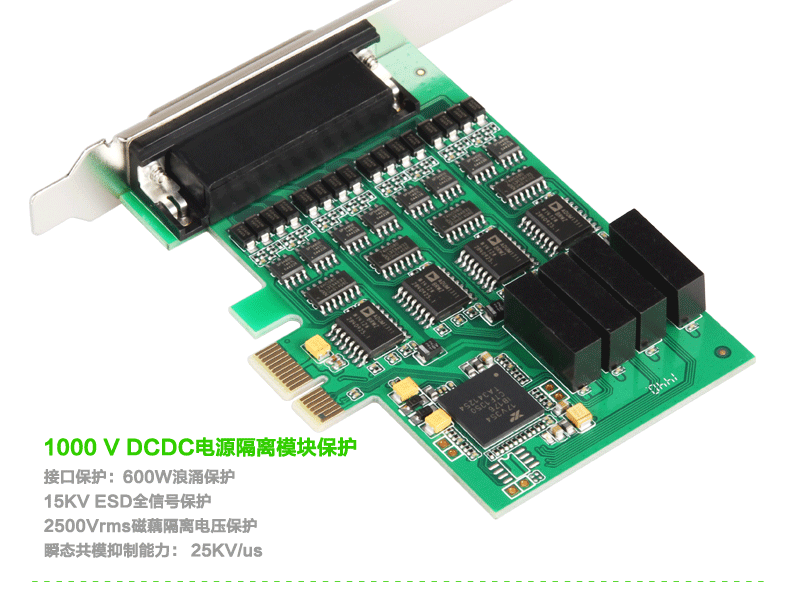

12. 接口保护：600W浪涌保护，15KV ESD全信号保护；2500Vrms磁藕隔离电压保护、瞬态共模抑制能力： 25KV/us， 1000 V DCDC电源隔离模块保护
13. 自动分配IRQ与I/O地址。
14. 每秒位数：300-921600
15. 数据位：5、6、7、8
16. 奇偶校验：偶、奇、无、标志、空格;停止位：1、1.5、2
17. 流控制：Xon/Xoff 、硬件、无
18. 工作环境： -40 to 85℃.
支持的系统：
Windows Server 2003, 2008, 2012
Windows XP, Vista, 7, 8，10
Linux 2.6.27, 2.6.31, 2.6.32, 3.x.x and newer
支持PCI Express的系统，可用的PCI Express插槽
驱动安装：本产品所有支持的系统驱动程序都在产品的配带磁盘里。如没有光驱可点击上方的“驱动下载”
硬件安装：
在安装该产品前请优先仔细阅读本产品说明书。

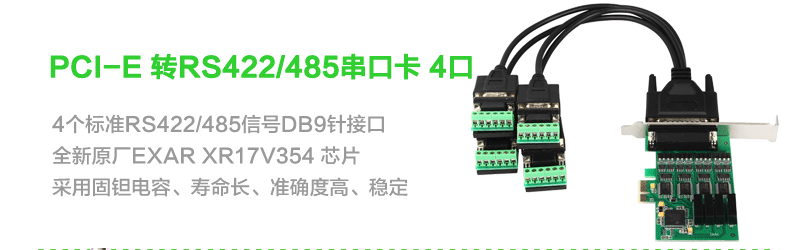

1. 将本产品的所配带的DR44/DR62连接线将产品与设备连接；
2. 将设备连接到DR44/DR62连接线的DB9M端；
本产品采用的是DR44/FR62母头,通用连接方式为输入或者输出接口，不用跳线设置自动实现RS422/485通信方式。可应用于POS机，门禁，自动取款机，嵌入式工控自动化设备，金融支付ATM系统，交通系统，工厂自动化和过程控制，医疗系统，远程访问服务器等。
,
