今天给大家分享一个看着简单，却是从电工到工程师必学的经典程序—一键启停。特别适合新手去练习接线的电路，建立自己的编程逻辑，后续才能编出更多更复杂的程序。下期还要继续介绍多种实现方法，建议关注公众号并收藏，可以反复学习，帮助你快速掌握编程逻辑！

一键启停的程序，今天先分享一种常用的方法，如图1所示：

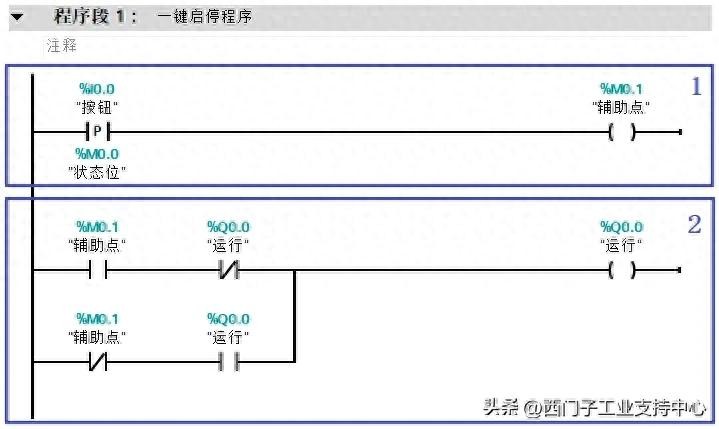

图1 一键启停程序

程序共分为2部分：

1.通过按钮的上升沿控制辅助点；

2.通过辅助点和电机的状态组合，实现电机的运行控制；

通过按钮上升沿控制辅助点的程序（如图2所示）：

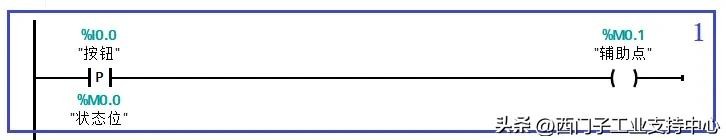

图2 按钮上升沿控制辅助点

通过一个上升沿（定义为按钮，地址为I0.0；上升沿指令的边沿存储位，地址为M0.0），和一个线圈（定义为辅助点，地址为M0.1）实现。

程序执行过程：

当按下按钮（I0.0置1）时，辅助点（M0.1）导通一个扫描周期。

电机运行控制（如图3所示）：

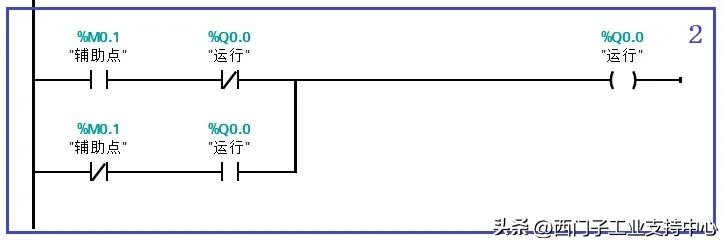

图3 电机运行控制

通过一个常开触点（定义为辅助点，地址为M0.1）和一个常闭触点（定义为电机运行，地址为Q0.0），控制电机的运行（定义为电机运行，地址为Q0.0）；并通过一个常闭触点（定义为辅助点，地址为M0.1）和一个常开触点（定义为电机运行，地址为Q0.0）的并联，实现电机运行状态的保持。

程序执行过程：

1.电机运行过程：

当电机处于停止状态，按下按钮后，由于辅助点M0.1的置1状态只保持一个扫描周期，因此，程序执行的第一个扫描周期，辅助点M0.1导通，且电机运行的Q0.0取反后导通，此时输出线圈Q0.0导通，即电机实现运行；

从程序执行的第2个扫描周期开始，辅助点M0.1的状态复位为0，因此，执行并联程序段的逻辑时，辅助点M0.1取反后导通，且电机运行的Q0.0为导通状态，此时输出线圈Q0.0保持导通，即电机实现运行的保持状态。

2.电机停止过程：

当电机运行后，再次按下按钮，电机会切换到停止状态，原理与电机运行过程类似。

以上内容你学会了吗？试着操作看看，欢迎把你的操作结果或者不理解的问题在评论区和大家进行分享互动，下期我们继续分享，记得收藏持续关注！
