一、如何划分管螺纹？
1.1、按单位制划分管螺纹
如果按单位制来划分的话，管螺纹可分为英寸制管螺纹和米制管螺纹两大类。
何为英制管螺纹？
其中，英寸制管螺纹按牙型又可分为55°管螺纹和60°管螺纹两种。
55°管螺纹也称惠氏管螺纹，是使用最早的管螺纹，由英国人发明，在欧洲及英联邦国家占主导地位。
60°管螺纹也称为布氏管螺纹。由美国人发明，在北美洲及美国领先的行业占主导地位。
60°管螺纹牙型角为60°，55°管螺纹牙型角为55°。由于它们分别由美国人和英国人发明。因此又被分别称为美制管螺纹和英制管螺纹。这两种管螺纹是目前影响较大、应用最广的管螺纹。

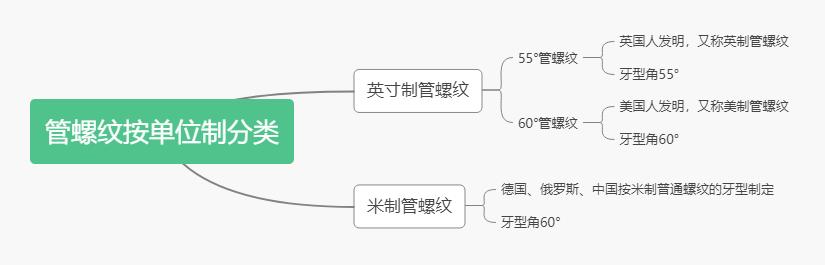

按单位制分类
何为米制管螺纹？
米制管螺纹是德国、俄罗斯、中国利用米制普通螺纹的牙型，制定的米制锥螺纹标准。但是，由于在英制管螺纹和美制管螺纹标准的逐步建立并吞噬市场份额的过程中，公制管螺纹体系还尚未建立。所以，英制和美制管螺纹的英寸管螺纹标准已经被世界各国所接受，公制管螺纹并没有占领到市场份额。一直以来，管螺纹国际市场都是是英制管螺纹和美制管螺纹的竞争，并没有公制管螺纹什么事。
后面的描述中，我们不再对米制管螺纹在做说明。
1.2、按密封性划分管螺纹
管螺纹按密封性又可分为密封管螺纹和非密封管螺纹。
密封管螺纹靠螺纹自身密封。一般密封管螺纹也可以通过填加密封介质，以进一步提高螺纹密封性。干密封管螺纹完全凭自身的密封性实现密封。

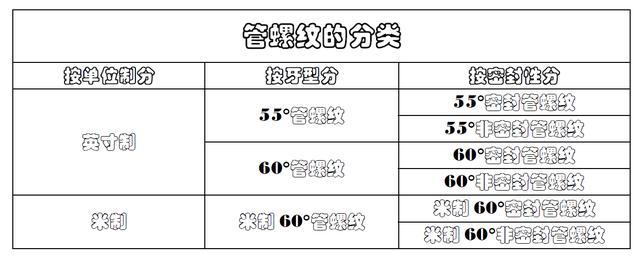

按密封性分类
密封管螺纹的螺纹副有“锥／锥”配合和“柱／锥”配合两种。
所谓柱/锥配合，即圆柱内螺纹Rp与圆锥外螺纹R1的配合，主要用于压力在0.5 MPa以下时，此形式联接已足够紧密。所谓锥/锥配合，即圆锥内螺纹Rc与圆锥外螺纹R2的配合，主要用于高温高压下。

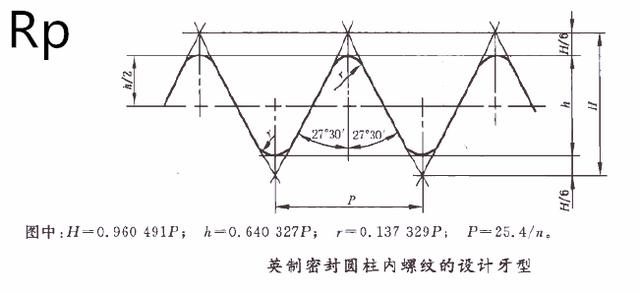

Rp螺纹

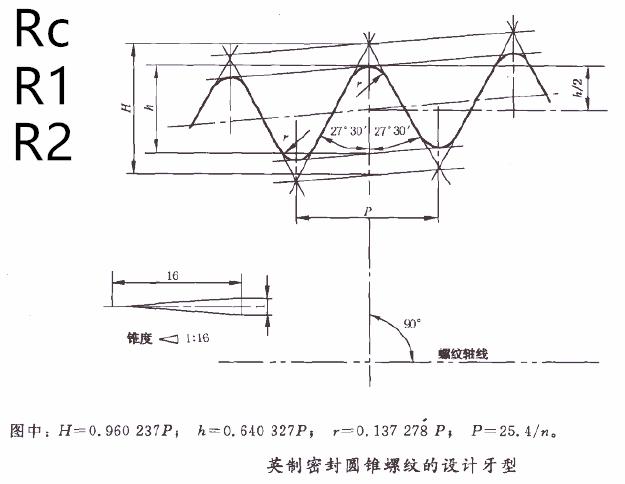

Rc/R1/R2螺纹
非密封管螺纹不具备密封功能，只用于管路连接，其螺纹副只有“柱／柱”配合一种。
二、如何识别管螺纹的标记
英寸制55°（英制）和60°（美制）密封管螺纹。其标记均由：螺纹特征代号 尺寸代号 旋向三部分组成。
55°非密封管螺纹外螺纹（G螺纹）的标记在上述内容基础上增加了公差等级代号标记。因为55°非密封管螺纹外螺纹的中径公差有A、B之分。A级的精度比B级高。
内螺纹由于无公差等级之分，所以，也就无公差等级标记。
对于旋向代号，右旋不标记，左旋标记代号LH。

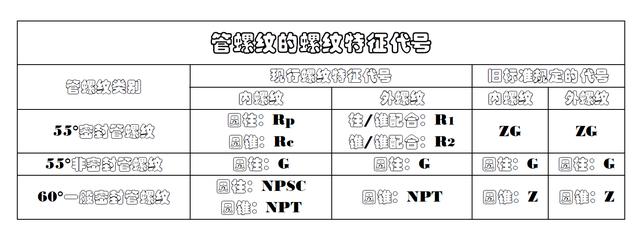

管螺纹的现行螺纹特征代号及其新旧代号对比，详见下表：
特征代号
2.1、螺纹标记举例
Rp3/4 LH：其含义为牙型角为55°的密封管螺纹，圆柱内螺纹，尺寸代号为3/4，左旋。Rc3/4：其含义为牙型角为55°的密封管螺纹，圆锥内螺纹，尺寸代号3/4，右旋。R11/2：其含义为牙型角为55°的密封管螺纹、与圆柱内螺纹相配合的圆锥外螺纹，尺寸代号为1/2，右旋。Rp/R11/2：其含义为牙型角为55°的密封管螺纹、圆锥外螺纹与圆柱内螺纹所组成的螺纹副，尺寸代号为1/2，右旋。G3A-LH：其含义为牙型角为55°的非密封管螺纹，圆柱外螺纹，尺寸代号为3，A级，左旋。G3：其含义为牙型角为55°的非密封管螺纹，圆柱内螺纹，尺寸代号为3，右旋。NPT3/8：其含义为牙型角为60°一般密封管螺纹，圆锥内螺纹或圆锥外螺纹，尺寸代号为3/8，右旋。
2.2、重点说明
以前所使用的ZG和Z两个螺纹特征代号已经废止，应使用对应的新代号；55°密封管螺纹外螺纹只有锥螺纹一种，而内螺纹有圆柱内螺纹和圆锥内螺纹之分；55°非密封管螺纹只有圆柱螺纹一种，无圆锥螺纹，而且不论内螺纹还是外螺纹，其螺纹特征代号均为字母G。内螺纹与外螺纹的区别在于尺寸代号部分，内螺纹尺寸代号后面无字母A或B。外螺纹的尺寸代号后面有字母A或B。因此，尺寸代号后面有字母A或B的即为外螺纹，尺寸代号后面没有字母A或B的即为内螺纹。我们还常常接触到NPTF这一代号，它是60°干密封管螺纹的特征代号。目前，我国尚无60°干密封管螺纹国家标准。需要时可以查阅美国相关标准。干密封管螺纹和一般密封管螺纹的区别在于，干密封管螺纹靠螺纹本身密封，不需填加任何密封介质（但并不排斥添加）。而一般密封管螺纹则可能需要填加密封介质才能实现密封。
三、不同国家标注螺纹方法的异同

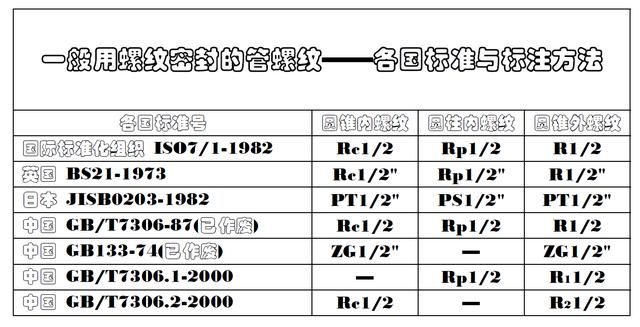

3.1、用螺纹密封的55°管螺纹——各国的标准和标注方法
55°密封管螺纹

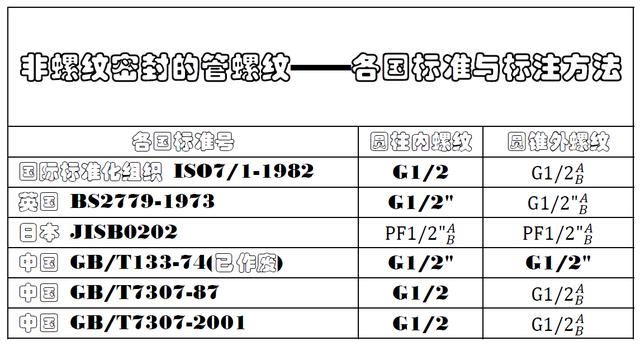

3.2、非螺纹密封的55°管螺纹——各国的标准和标注方法
55°非密封管螺纹

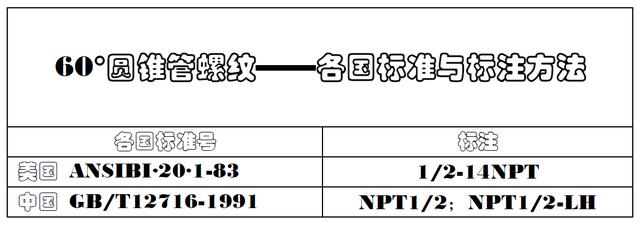

3.3、60°圆惟管螺纹——各国的标准和标注方法
60°圆惟管螺纹
,
